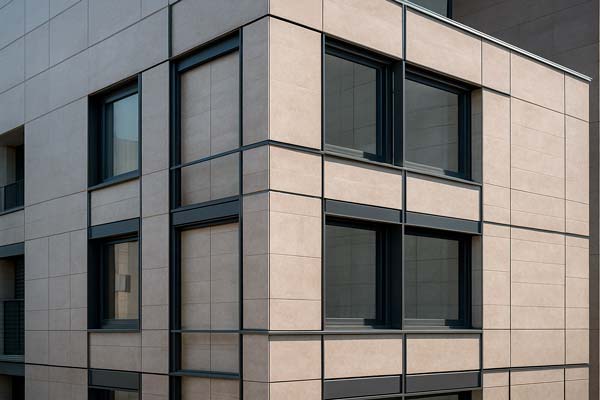

Software de trazado de fachadas, dedicado al estudio de proyectos de cubiertas utilizando módulos no estándar, que se fabricarán según el plano de trazado.

Calepinum, es fruto de muchos años de experiencia en técnicas de trazado y optimización, y en particular en técnicas de trazado de fachadas. Se basa en el principio del trazado recursivo por zonas: cada zona puede trazarse para dar lugar a nuevas zonas más pequeñas.

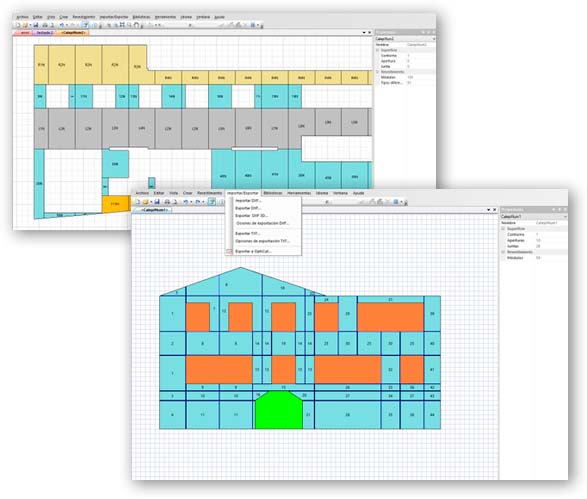

A partir de un esquema y de sus aberturas, Calepinum es capaz de generar las zonas principales delimitadas por las juntas (creadas automáticamente o introducidas manualmente), a continuación, traza cada una de estas zonas y numera los módulos según las opciones seleccionadas.

• Exportación de archivos:
  • TXT: permite la exportación de un archivo .txt del despiece e información del mismo.
  • Opticut: Tiene enlace directo con el programa de optimización de corte de tableros y perfiles de los mismos desarrolladores.
  • DXF: Permite el enlace con softwares CAD o tambien con Optinest (software de optimización de panel llevado a cabo por los mismos desarrolladores).
  • DXF 3D: Permite el enlace con softwares CAD
  • DXF: Calepinum tiene la capacidad de poder entender archivos DXF provenientes de cualquier programa de CAD.
• Generación de bibliotecas:
  • Juntas: Permite la configuración de diferentes tipos de juntas describiendo diferentes parámetros.
  • Materiales: Permite la configuración de diferentes tipos de Materiales describiendo diferentes parámetros.
  • Tratamientos: Permite la configuración de diferentes tipos de Tratamientos describiendo diferentes parámetros.
  • Revestimientos: Permite la configuración de diferentes tipos de Revestimientos rectangulares describiendo diferentes parámetros. Haciendo diferenciación en si son con dimensiones fijas, tolerancia o por propagación.
  • Taladros: Permite la configuración de diferentes tipos de Taladros describiendo diferentes parámetros. Permitiendo diferenciar entre taladros ocultos y taladros visibles.
• Generación de informe:
  • Informe: Detalle de cada módulo con su representación, dimensiones, Tratamiento de los cantos y superficie.
  •  Planos acotados: Genera un despiece acotado de cada módulo Incluyendo solapas (si hemos añadido pliegues) y taladros.
